ELA020

m²

Bardage double peau, de tôle profilée en acier avec isolant intermédiaire.

47,93€

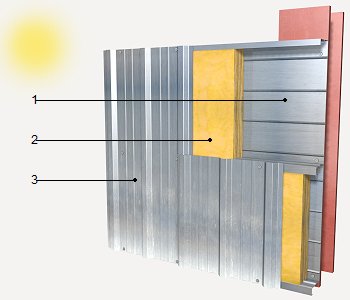

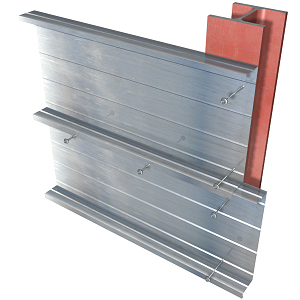

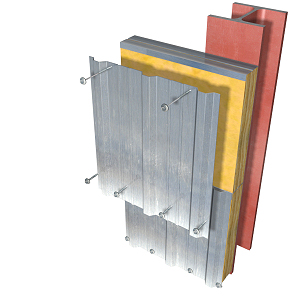

Bardage double peau, constitué de paroi intérieure de plateau lisse en acier galvanisé, à levres caisson, de 82 mm de hauteur et 0,6 mm d'épaisseur, placé en position horizontale et fixé mécaniquement à une structure porteuse ou ossature secondaire, isolation de laine minérale, Ursa Façade 35 R "URSA FRANCE SAS", recouvert d'un voile de verre, fourni en rouleaux, de 100 mm d'épaisseur, résistance thermique 2,85 m²K/W, conductivité thermique 0,035 W/(mK) et paroi extérieure de tôle profilée en acier galvanisé, de 0,6 mm d'épaisseur, avec nervures entre 40 et 50 mm de hauteur de crête, écartées entre 250 et 270 mm, placée en position verticale avec un recouvrement de la tôle supérieure de 70 mm et un recouvrement latéral d'un trapèze et fixée mécaniquement aux plateaux. Comprend les accessoires de fixation des tôles. Le prix ne comprend ni la structure support ni les points singuliers.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt13ccg110a

Plateau lisse en acier galvanisé, à levres caisson, de 82 mm de hauteur, 0,6 mm d'épaisseur et inertie entre 75 et 85 cm4, selon NF EN 14782; pour mur de façade type sandwich "in situ" en plateaux métalliques.

1,050

m²

10,86

11,40

mt13ccg130b

Vis autoformeuse de 5,5x50 mm en acier inoxydable, avec rondelle en EPDM de 16 mm de diamètre.

7,490

U

0,45

3,37

mt13ccg130a

Vis autoformeuse de 4,8x22 mm en acier inoxydable, avec rondelle en EPDM de 16 mm de diamètre.

1,220

U

0,30

0,37

mt16lvp020bFmk

Panneau en laine de verre semi-rigide Geo, Ursa Façade 35 R "URSA FRANCE SAS", de 100 mm d'épaisseur, recouvert d'un voile de verre, fourni en rouleaux, résistance thermique 2,85 m²K/W, conductivité thermique 0,035 W/(mK), selon NF EN 13162, Euroclasse A1 de réaction au feu, avec code de désignation MW-NF EN 13162-T3-WS-MU1.

1,050

m²

6,46

6,78

mt13ccg100b

Tôle profilée en acier galvanisé, de 0,6 mm d'épaisseur, avec nervures entre 40 et 50 mm de hauteur de crête, écartées entre 250 et 270 mm et inertie entre 13 et 21 cm4, selon NF EN 14782.

1,050

m²

5,75

6,04

mq08sol020

Équipement et éléments auxiliaires pour soudure électrique.

0,101

h

3,19

0,32

mo051

Compagnon professionnel III/CP2 monteur de parois industrielles.

0,377

h

26,36

9,94

mo098

Ouvrier professionnel II/OP monteur de parois industrielles.

0,377

h

23,25

8,77

Coûts directs complémentaires

2,000

%

46,99

0,94

Coût d'entretien décennal: 2,40€ les 10 premières années.

Montant total HT:

47,93

UNITÉ D'OUVRAGE ELA020: BARDAGE DOUBLE PEAU, DE TÔLE PROFILÉE EN ACIER AVEC ISOLANT INTERMÉDIAIRE.

MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.

L'acier ne sera pas mis en contact direct avec les autres métaux ou plâtres.

CLAUSES TECHNIQUES

Bardage double peau, constitué de paroi intérieure de plateau lisse en acier galvanisé, à levres caisson, de 82 mm de hauteur et 0,6 mm d'épaisseur, placé en position horizontale et fixé mécaniquement à une structure porteuse ou ossature secondaire, isolation de laine minérale, Ursa Façade 35 R "URSA FRANCE SAS", recouvert d'un voile de verre, fourni en rouleaux, de 100 mm d'épaisseur, résistance thermique 2,85 m²K/W, conductivité thermique 0,035 W/(mK) et paroi extérieure de tôle profilée en acier galvanisé, de 0,6 mm d'épaisseur, avec nervures entre 40 et 50 mm de hauteur de crête, écartées entre 250 et 270 mm, placée en position verticale avec un recouvrement de la tôle supérieure de 70 mm et un recouvrement latéral d'un trapèze et fixée mécaniquement aux plateaux. Comprend les accessoires de fixation des tôles.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix ne comprend ni la structure support ni les points singuliers.

Code CED

Type

Poids (kg)

Volume (l)

17 04 05

Fer et acier.

0,523

0,249

Déchets générés:

0,523

0,249

17 02 03

Plastique.

0,045

0,075

Emballages:

0,045

0,075

Total déchets:

0,568

0,324
